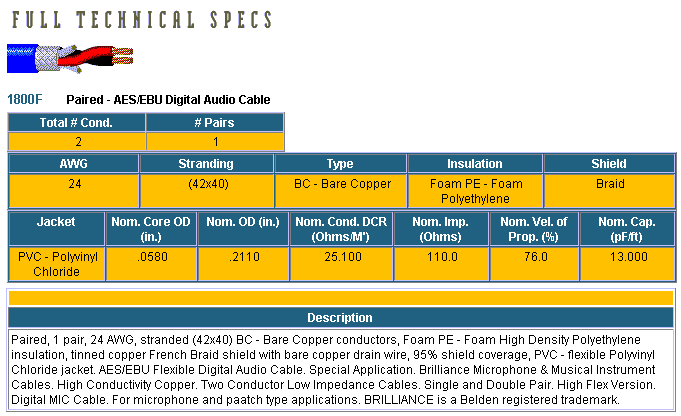

Belden 1800F Technical Specs and Data

08-30-02    REV. 7       1800F

I.   DESCRIPTION:

     -----------

     1 PAIR, AES/EBU FLEXIBLE DIGITAL AUDIO CABLE.  FOR

     MICROPHONE AND PATCH TYPE APPLICATIONS

II.  ELECTRICAL CHARACTERISTICS:

     --------------------------

     IMPEDANCE @ 3 & 6 MHZ:           110 +/- 10 OHMS

     VELOCITY OF PROPAGATION:         76%

     CAPACITANCE BETWEEN CONDUCTORS

     OF PAIRS @ 1 KHZ:                13 PF/FT.

     INDUCTANCE OF PAIR:              .18 MICRO-H/FT.

     NOM ATTENUATION:

     FREQ (MHZ)  ATTN (DB/100')  FREQ (MHZ)   ATTN (DB/100')

      .384       0.46             3.072       1.75

      .706       0.67             4.096       2.23

      .768       0.70             5.645       2.89

     1.024       0.83             6.144       3.07

     1.411       1.04             8.192       3.71

     1.536       1.09            11.290       4.53

     2.048       1.30            12.288       4.78

     2.822       1.66            24.576       7.11

III. PHYSICAL CHARACTERISTICS:

     ------------------------

     TEMPERATURE RATING:              -20 TO +60 C

     MIN. BEND RADIUS:                2.25"

     MAX. PULLING TENSION:            41.5 LBS.

     WEIGHT/1000 FT.:                 24 LBS.

     CONDUCTOR MATERIAL & DIA.:       24(42X40) AWG BC;.024"

     INSULATION MATERIAL & DIA:       FOAMED HDPE; .058"

     PAIR SHIELD TYPE &               FRENCH BRAID, TIN CU

       AND % COVERAGE:                WITH BARE COPPER DRAIN

                                      WIRE; 95%

     JACKET MATERIAL & DIA.:          FLEXIBLE MATTE PVC

                                      .211"+/-.005"

     APPLICABLE SPECIFICATIONS:       NONE

IV.  COLOR CODE:

     ----------

     RED, BLACK

     ALL VALUES NOMINAL UNLESS OTHERWISE STATED.
